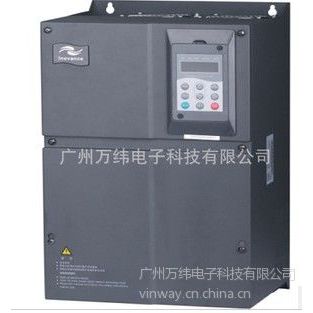

产品说明：MD380是MD320的升级替代产品，在功能和性能上能完全替代MD320，且优于MD320系列产品，为目前汇川性能矢量控制变频器

它集成了MD320系列的绝大多数的非标功能（跑步机非标,棉机非标,机床非标,光饰机非标,绳锯机非标等等），解决了大部分MD320系列产品不能满足要求问题， MD380系列在保持与MD320的兼容性的同时，在电机控制性能和功能方面有了很大的提升。

MD380命名规则

命名规则基本同MD320系列的命名规则。
以下是针对5.5kW带制动的通用重载型变频器的对内和对外型号
对外型号：MD380T5.5GB

MD380与MD320的兼容性

MD380系列通用变频器定位于替代MD320系列。因此在很多方面都和MD320兼容，具体见下表：

 MD380产品特点

   在考虑与MD320系列兼容性的同时，也考虑了其整体性能的提升，相比MD320系列变频器，MD380系列变频器有如下亮点：
1、涵盖多个电压等级：单相220V、3相380V、3相480V、3相690V几个电压等级。
2、硬件逐波限流功能，降低变频器报过流的机率。
3、异步机、永磁同步机的控制2合1。
4、支持多种总线，支持RS485、ProfiBus、CANLink、CANOpen现场总线接口。
5、AO/AI模拟量出厂精度提高（***控制板，扩展卡IO除外）。
6、通过扩展卡可以增加电机过热保护（PT100,PT1000），隔离的±10V输入。
7、增加用户可编程功能（PLC卡），编程方法兼容H1u系列PLC。（开发中）
8、功能更强大：
多电机切换，VF分离，内部状态监控
后台监控软件：上载，下载功能码、示波器功能等
增加了虚拟IO功能，可以将远程设备如数据采集单元采集的数字量、模拟量，控制系统中间变量做为本机IO或者变量。
外扩液晶的远程操作盒。
9、性能提升：
优化完善了VF振荡抑制
VF低频出力得到改善
SVC调试范围更宽（1:200），并可实现SVC的转矩控制
FVC弱磁区输出力矩能力更强
研发部正在MD380平台上，解决MD320的遗留性能问题

MD380非标整合
MD380整合了MD3***部分非标功能，如下表所示：

MD380控制板接口

MD380将MD320的DSP板与控制板合二为一（以后产品软件刷入升级更方便），通过J11用34PIN的电缆与驱动板连接。对于塑胶件的机型，通过J2接口与内置键盘相连。通过J3（FFC排线）与通用编码器扩展卡连接。通过J12与I/O扩展卡连接。通过J7（RJ45）连接外引键盘，也是烧录和后台监控接口（使用专用的接口卡和线缆）。板用户端子与MD320基本兼容 。

编码器扩展卡接口

控制板J3与扩展板之间通过18Pin FFC软排线与扩展卡相连，主要扩展编码器接口板（FFC线编码：15041067,15041056），如下表所示：
